Grafiittikyllästetyn pensaan tehdas

Grafiitilla kyllästetty holkki on hiiligrafiittiliukukomponentti, joka on suunniteltu pyöriviin, edestakaisin liikkuviin ja värähteleviin mekanismeihin, joissa alhainen voitelu, korkea lämpötila tai syövyttävät olosuhteet rajoittavat tavanomaisten metallilaakerien käyttöä.

Lähetä kysely

Kuvaus

Tekniset parametrit

Materiaalitiedote

Tyyppi	Kyllästetty materiaali	Irtotiheys (g/cm³)	Hardness Shore (HS)	Taivutuslujuus (MPA)	Puristuslujuus (MPA)	huokoisuus ( %)	Laajenemiskerroin (10^-6/^oC)	Max työlämpötila (^oC)
M106 G	Hopea (G)	2.80	80	65	190	2.0		900
M106P	Kupari (P)	2.20	80	70	210	3.0	6.8	400
M106D	antimoni (D)	2.2-2.3	85	62	190	2.2	7.0	480
M154D	antimoni (D)	2.2-2.3	70	55	150	2.2	7.0	480
M106A	Alumiiniseos (A)	2.00	40	60	120	2.5	7.3	350
M106B	Babbitt Alloy	2.50	80	40	70	7.0	5.2	220
M106K	Hartsi	1.75	80	60	176	1.0	4.0	200
M154K	Hartsi	1.70	70	50	100	1.5	3.5	200

Pure Carbon Graphite Material Data Sheet

		W-4	W-5	W-6	W-7	W-8	WH-5	WH-7	WH-8
Bulkkitiheys	G/cm³	1.75	1.85	1.9	1.82	1.9	1.68	1.85	1.9
Resistanssi	uΩm	8-11	8-10	8-9	11-13	11-13	13-15	11-13	11-13
Lämmönjohtavuus (100 astetta)	W/m.k	110-120	130-140	130-140	110-120	110-120	80-100	100-120	110-120
Lämpölaajenemiskerroin (huoneenlämpötila - 600 astetta)	10-6/ astetta	5.46	4.75	4.8	5.8	5.85	5.8	5.9	5.85
Shore-kovuus	HSD	42	48	53	65	70	60	68	72
Taivutusvoima	Mpa	38	46	55	51	60	38	62	70
Puristusvoima	Mpa	65	85	95	115	135	80	135	160
Elastinen moduuli	GPa	9	11.8	12	12	13	8.8	12	13
Huokoisuus	%	17	13	11	12	11	18	12	11
Tuhka	PPM	500	500	500	500	500	500	500	500
Tuhkan puhdistus	PPM	50	50	50	50	50	50	50	50
Raekoko	Hmm	13-15	13-15	8-10	8-10	8-10	8-10	7	5
Sovellus		Yhteinen käyttö	Yhteinen käyttö	Jatkuva valu, sintraus, korkean lämpötilan metallurgia	EDM, valosähkö	EDM, Valosähkö, LASI	EDM	Yleinen käyttö, EDM	EDM, Valosähkö, LASI

Tuotteen rakentaminen

Hiiligrafiittipohja
Hiiligrafiittirunko tarjoaa ensisijaisen liukupinnan ja mekaanisen tuen.

Kyllästetty rakenne
Metalli- tai hartsikyllästys täyttää käytettävissä olevat grafiittihuokoset ja muuttaa materiaalin tiheyttä, kovuutta, lujuutta ja käyttöominaisuuksia.

Koneistettu poraus
Sisäporaus on koneistettu muodostamaan työrajapinta vastinakselin kanssa.

Tärkeimmät ominaisuudet

Itse-voitelu
Grafiitti tarjoaa kiinteän voitelun liukuvalle rajapinnalle, mikä vähentää riippuvuutta ulkoisesta öljystä tai rasvasta.

Kuiva juoksu
Grafiittiliukupinta mahdollistaa käytön ilman jatkuvaa nestevoitelua sopivissa sovelluksissa.

Matala kitka
Grafiitin liukupinta vähentää kitkaa akselin{0}}holkin rajapinnassa suhteellisen liikkeen aikana.

Korkean{0}}lämpötilojen kyky
Grafiitti säilyttää rakenteellisen vakaumuksensa korotetuissa lämpötiloissa, ja sovellettava lämpötila määräytyy kyllästysjärjestelmän avulla.

Kemiallinen vastustuskyky
Hiiligrafiitti kestää monia kemiallisia aineita, mikä tukee käyttöä valituissa syövyttävissä ympäristöissä.

Sovellukset

01/

Pumpun akselit
Käytetään akseli- ja ohjausholkeina keskipako-, prosessi- ja teollisuuspumppukokoonpanoissa.

02/

Venttiilin varret
Käytetään karaholkeina ja ohjauskomponentteina teollisuusventtiilimekanismeissa.

03/

Uunin mekanismit
Käytetään akselin tukiin, ohjausholkkeihin ja liikkuviin komponentteihin, jotka ovat alttiina korkeille lämpötiloille.

04/

Kemialliset laitteet
Käytetään liukuvalle akseleille, ohjaimille ja valituille kemiallisille aineille alttiina oleviin kulutuspisteisiin.

05/

Hydrauliset ja mekaaniset järjestelmät
Käytetään kääntöliitoksissa, tapeissa, ohjausmekanismeissa ja liukukokoonpanoissa.

06/

Edestakaiset mekanismit
Käytetään ohjausholkkeihin ja liukuliitäntöihin edestakaisin liikkuvissa koneissa.

Kyllästysvaihtoehdot

Kyllästystyyppi	Ensisijainen tarkoitus
Hopea	Käyttö korkeassa-lämpötilassa ja korkea mekaaninen lujuus
Kupari	Lisääntynyt lämmön- ja sähkönjohtavuus
Antimoni	Lisääntynyt kovuus ja mekaaninen lujuus
Alumiiniseos	Matalatiheys-metallikyllästys
Babbitt Alloy	Laakerisovellukset, jotka vaativat metallikyllästyksen
Hartsi	Alhaisemman-tiheyden kyllästys valittuihin liukuviin sovelluksiin

Holkin suunnitteluvaihtoehdot

Tuote	Käytettävissä olevat vaihtoehdot
Holkin tyyppi	Suora, laipallinen, työntövoimainen
Poraus	Sylinterimäinen, porrastettu
Laippa	Laipalla tai ilman
Urat	Voiteluurat tai määrätyt urat
Asennusominaisuudet	Reiät, raot, olkapäät, kiinnitysominaisuudet
Koneistus	Sorvaus, poraus, poraus, jyrsintä, viimeistely

Käyttöolosuhteet

Parametri	Vaaditut tiedot
Liike	Pyörivä, edestakaisin tai värähtelevä
Ladata	Radiaalinen tai aksiaalinen kuormitus
Nopeus	Akselin nopeus tai liukunopeus
Lämpötila	Työlämpötila
Voitelu	Kuiva, öljy, rasva tai rajoitettu voitelu
Keskikokoinen	Ilma, vesi, kemiallinen väliaine tai muu käyttöympäristö
Akseli	Akselin halkaisija ja materiaali

Miksi valita meidät

Kyky	Yksityiskohdat
10 vuoden tuotantokokemus	10 vuoden kokemus hiiligrafiittiholkkien ja niihin liittyvien grafiittikomponenttien valmistuksesta.
Useita kyllästysjärjestelmiä	Hopeaa, kuparia, antimonia, alumiiniseosta, Babbitt-seosta ja hartsikyllästystä on saatavana tuotantoalueella.
Kodin koneistus-	Grafiittiholkkikomponenteille suoritetaan sorvaus, poraus, poraus, jyrsintä ja viimeistely.
Porauksen ja istuvuuden tarkastus	Porausmittareita käytetään ID-mittaukseen, ulkomikrometrejä OD-mittaukseen ja noniersatureita tai korkeusmittareita pituus- ja laippamittauksiin. Kellonäytön avulla tarkistetaan reiän---OD-keskeisyys.
Materiaalin omaisuuden tarkastus	Massa{0}}tilavuusmittausta käytetään bulkkitiheyden mittaamiseen, kun taas Shore-kovuusmittaria käytetään kovuuden mittaamiseen. Taivutus- ja puristuslujuus varmistetaan mekaanisilla testauslaitteilla määritettyjen materiaalivaatimusten mukaisesti.
Valmis{0}}osien tarkastus	Valmiit holkit tarkastetaan ID, OD, pituus, samankeskisyys, pinnan kunto, halkeamat, lastut ja koneistusvauriot. Kriittiset mitat tarkistetaan hyväksytyn piirustuksen mukaan ennen pakkaamista.

Pakkaus & Toimitus

Tuote	Yksityiskohdat
Yksilöllinen suoja	PE-pussit, suojakalvo tai vaahto koneistettujen pintojen ja reunojen suojaamiseksi
Pienet holkit	Erotettu koon tai osanumeron mukaan ja pakattu laatikoihin
Suuret holkit	Vahvistetut laatikot tai puiset kotelot, joissa on sisäinen suojaus
Joukkotilaukset	Pakattu ja tunnistettu koon, tyypin ja määrän mukaan
Toimitus	Meri, ilma tai pikajuna
Kaupan ehdot	EXW, FOB, CIF
Asiakirjat	Kauppalasku, pakkausluettelo, alkuperätodistus ja vaaditut lähetysasiakirjat

Why-choose-us

packing list

FAQ

K: Mitä eroa on kyllästetyn grafiittiholkin ja tavallisen grafiittiholkin välillä?

V: Kyllästetyn holkin grafiittihuokoset on täytetty toisella materiaalilla, mikä muuttaa pohjagrafiitin mekaanisia ja toimintaominaisuuksia.

K: Voidaanko grafiittiholkkeja käyttää pronssiholkkien tilalle?

V: Kyllä, grafiittiholkit voivat korvata pronssiholkit sovelluksissa, joissa olemassa oleva kuormitus, nopeus, lämpötila, akselin kunto ja välys ovat yhteensopivia grafiitin kanssa.

K: Kuinka kauan grafiittiholkki kestää?

V: Käyttöikä riippuu pääasiassa kuormituksesta, liukunopeudesta, akselin kunnosta, välyksestä, lämpötilasta ja käyttöympäristöstä kiinteän käyttötuntien määrän sijaan.

K: Mikä aiheuttaa grafiittiholkin ennenaikaisen rikkoutumisen?

V: Yleisiä syitä ovat liiallinen kuormitus, liiallinen nopeus, väärä välys, akselin kohdistusvirhe, karkeat liitäntäpinnat ja mekaaniset vauriot asennuksen aikana.

K: Voidaanko grafiittiholkki asentaa teräskoteloon?

V: Kyllä. Grafiittiholkit voidaan asentaa metallikoteloihin, mukaan lukien teräskoteloihin, kun kotelon sovitus ja holkkien mitat on suunniteltu oikein.

K: Vaatiiko grafiittiholkki karkaistua akselia?

V: Sopiva akselin pinta on tärkeä kulumisen hallinnan kannalta. Akselin kovuuden, pinnan viimeistelyn, halkaisijan ja kohdistuksen tulee olla yhteensopivia holkin rakenteen kanssa.

K: Voidaanko grafiittiholkkeja käyttää vedessä?

V: Tietyt grafiittimateriaalit voivat toimia vettä{0}}pitoisissa ympäristöissä, mutta kyllästysjärjestelmän ja käyttöolosuhteiden on oltava yhteensopivia sovelluksen kanssa.

K: Voidaanko grafiittiholkkeja käyttää alipainelaitteissa?

V: Grafiittia käytetään valituissa alipainesovelluksissa, koska se ei ole riippuvainen tavanomaisesta nestevoitelusta. Kyllästysmateriaalin tulee myös sopia vaadittuihin tyhjiöolosuhteisiin.

K: Kuinka grafiittiholkki tulee säilyttää ennen asennusta?

V: Säilytä holkit puhtaassa, kuivassa ympäristössä suojattuna iskuilta, saastumiselta ja kosteudelta tai kemikaaleilta, jotka voivat vaikuttaa kyllästysmateriaaliin.

K: Mitä tulee tarkistaa vaihdettaessa olemassa olevaa holkkia?

V: Tarkista vanhan holkin mitat, liitosakselin kunto, kotelon kunto, käyttökuorma, nopeus, lämpötila ja liike ennen kuin valitset vaihdon.

Suositut Tagit: grafiitilla kyllästetty holkkitehdas, Kiina grafiitilla kyllästetty holkkitehdas valmistajat, toimittajat

Pari

Seuraava

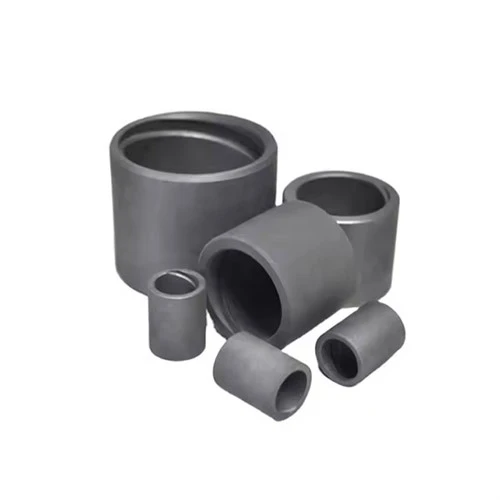

Korkealaatuinen M106D hiiligrafiittiholkki
